HXVB系列

HXVB系列

日期 : 2016-10-17 16:58

HXV系列產品基于CTI認證的FXV系列閉式塔，采用專利的混合流技術，在出風口處增加干式運行的翅片盤管箱體，利用低動力消耗提供更高的換效率。

HXV三種運行模式

運行模式調節表

運行模式	干式翅片管內流量	濕式盤管內流量	噴淋泵	風機（多個）
干/濕式聯合	100%	調節	開啟	開啟
絕熱	100%	0%	開啟	開啟
干式	100%	100%	關閉	開啟

最大化節水

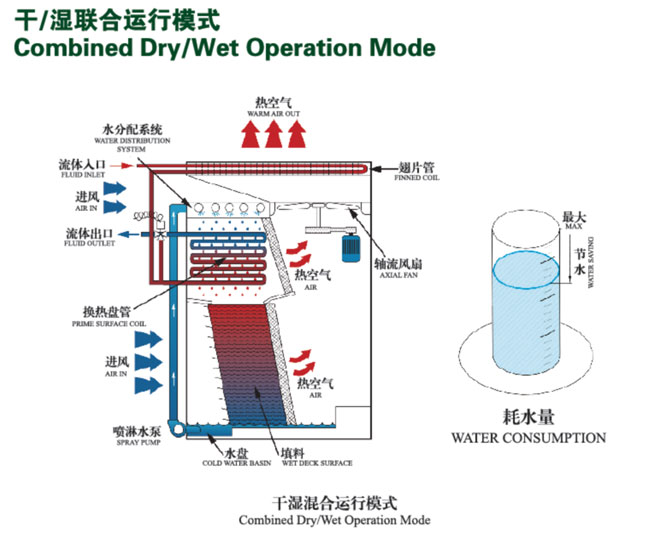

干/濕聯合運行模式

在這種模式下，流體首先進入干翅片盤管進行冷卻，然后再進入主蒸發盤管部分，流體被進一步冷卻后流出。噴淋水從冷水盤由水泵送至主體蒸發盤管上方的噴淋水分布系統。在噴淋水潤濕的蒸發盤管表面發生蒸發冷卻，噴淋水經過盤管后下落至填料表面，通過對噴淋水的二次冷卻來強化蒸發傳熱。分別流經盤管和填料表面的空氣被蒸汽所飽和并帶走熱量，但此時風扇排出的空氣溫度還比較低，安裝在風扇上方翅片管內的流體還能夠從空氣中得到顯著的冷卻效果。

在干/濕聯合運行模式下，利用了顯熱及蒸發潛熱，相比于傳統的蒸發設備，即使是在峰值條件下，白霧趨勢極大降低，還可以節省大量的水。

在降低熱負荷和/或環境溫度的條件下，蒸發冷卻以及水的消耗量因通過蒸發盤管內的流量不斷降低而明顯減少，這是通過自動閥調節旁通流量來實現的，也控制了出口流體溫度。

這種自動控制裝置可保證能夠最大限度利用翅片管的冷卻，并最大限度減小主蒸發盤管蒸發換熱量。在干/濕聯合運行模式下，這種傳熱方式和流量控制策略可以實現最大程度的節約用水，由于蒸發水量的減少，同時通過干翅片管對所排放的全部空氣加熱，從而減少了白霧現象出現。

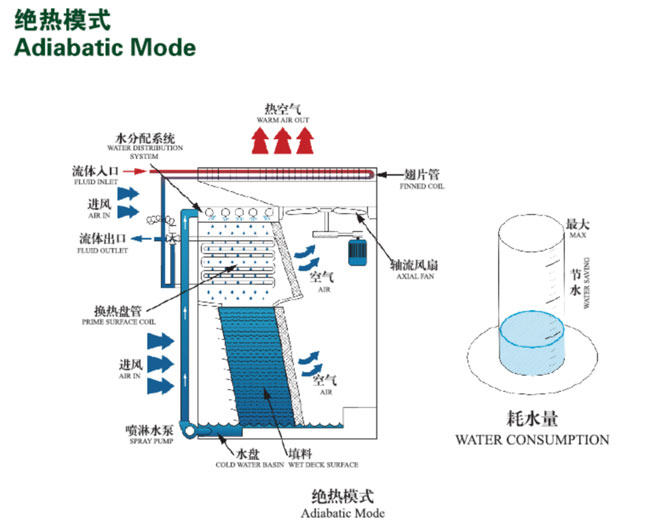

絕熱模式

在絕熱模式下，被冷卻的流體完全走旁通，蒸發盤管內無熱量交換，循環噴淋水僅用來飽和并在絕熱下預冷外面進入的空氣。在大多數氣候條件下，周?chē)目諝馊匀痪哂邢喈?dāng)大的潛力來吸收水分，被絕熱冷卻的空氣溫度會顯著降低，因此增加了顯熱的傳遞速度。相對于傳統的蒸發式冷卻設備，可見白霧和耗水量大大降低，同時還保證了設計流體所需的溫度，從而使系統效率最大化。

干式運行模式

在干式運行模式下，噴淋水系統被關閉，節約了水泵能耗。待冷卻的流體從翅片管串聯進入主蒸發盤管。流量控制閥保持全開，以確保流體串聯流過兩個盤管，從而最大限度地利用了換熱表面。在這種模式下，沒有水的蒸發消耗，并且完全沒有白霧產生。HXV系列產品可選擇在50℉（10 ℃）到60℉（15℃）甚至更高的干球溫度切換點，這取決于項目的具體需求。當設備在干式運行模式持續工作時間較長時，建議排空水盤內的水，就沒有防凍保護和水處理的需求。
